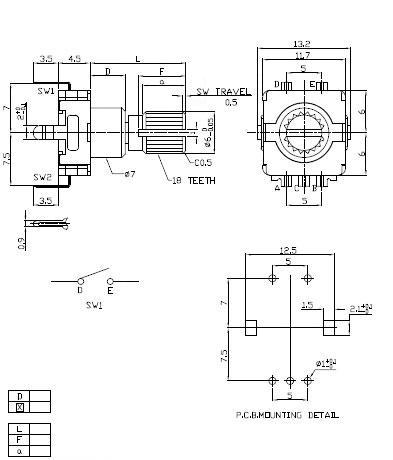

5脚旋转编码器用途广泛，在多媒体音响、电脑USB接口LCD液晶显示板等都使用了这种5脚带开关旋转编码，使用5个脚的，一侧为3个端子引脚，另一侧为2个开关接线脚。旋转编码器机构精巧，但涉及调整使用却有很多人不知道具体调节方法。现在以LJV旋转编码器为例为大家讲解一些调节方法以供大家参考。

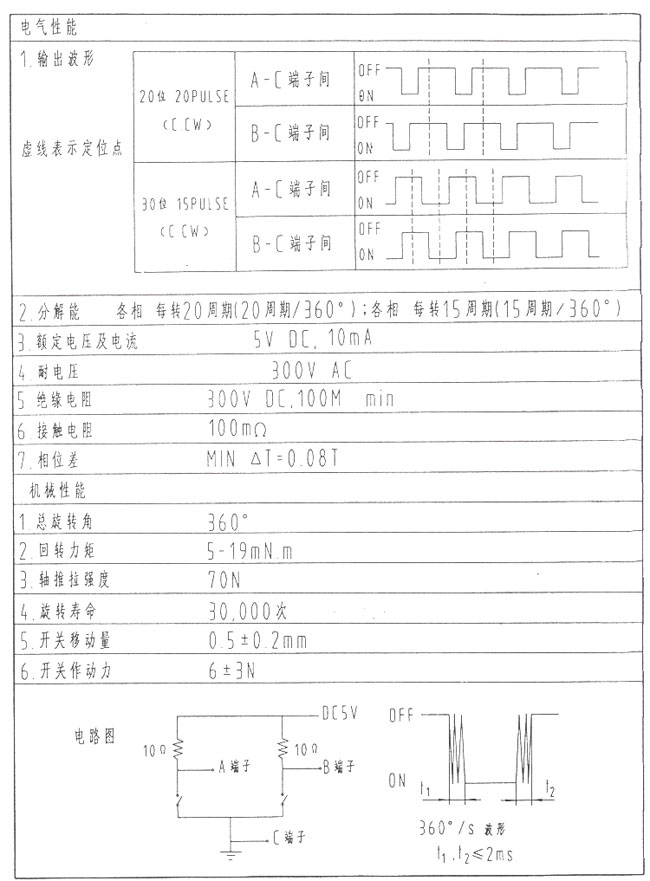

5脚旋转编码器具有左转,右转,按下三个功能。2个脚一侧的为中间轴型按压的开关接线脚。3个脚一侧的用途分别为中间引脚为接地作用，傍边的两个引脚为上拉电阻，进行旋转产生脉冲信号输出。而在编程时需要判断左转与右转，这一块需要准备一个示波器，以示波器两个输出脚左转和右转时的信号相位差来判断。当两个引脚中一个输出为低电平时,另一个输出就出现一个高电平,这时开关就是向顺时针旋转，反之就一定是逆时针方向旋转。以上就是5脚旋转编码器大家需要了解的调节方法。
