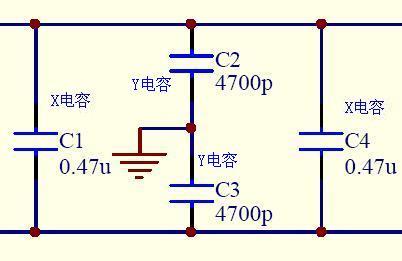

安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 它包括了X电容和Y电容。 x电容是跨接在电力线两线（L-N）之间的电容，一般选用金属薄膜电容；Y电容是分别跨接在电力线两线和地之间（L-E，N-E）的电容，一般是成对出现。基于漏电流的限制，Y电容值不能太大，一般X电容是uF级，Y电容是nF级。X电容抑制差模干扰，Y电容抑制共模干扰。

安规电容安全等级

安规电容安全等级 应用中允许的峰值脉冲电压 过电压等级（IEC664）

　　 X1 >2.5kV ≤4.0kV Ⅲ

　　 X2 ≤2.5kV Ⅱ

　　 X3 ≤1.2kV ——

　　 安规电容安全等级 绝缘类型 额定电压范围

　　 Y1 双重绝缘或加强绝缘 ≥ 250V

　　 Y2 基本绝缘或附加绝缘 ≥150V ≤250V

　　 Y3 基本绝缘或附加绝缘 ≥150V ≤250V

　　 Y4 基本绝缘或附加绝缘 <150V

　　 Y  电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。GJB151规定Y电容的容量应不大于0.1uF。Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义。


注意事项


(1).抑制电源电磁干扰用电容器

　　当在电源跨线电路中使用电容器来消除噪音时，不仅仅只有正常电压，还必须考虑到异常的脉冲电压（如闪电）的产生，这可能会导致电容器冒烟或者起火。所以，跨线电容器的安全标准对于在不同国家有严格规定，故必须使用经过安全认证的电容器。


(2).不允许将直流电容器用作跨线电容器使用

　　对于X2类抑制电源电磁干扰用电容器应适用于在电容器失效时不会导致电击危险的场合，如电源跨线路连接，可承受2.5kV的脉冲电压。

　　 对于Y2类抑制电源电磁干扰用电容器应适用于在电容器失效时不会导致电击危险的场合，用于电源跨线路连接时，能承受5kV的脉冲电压冲击，不致发生击穿现象。

　　 安规电容，采用 IEC 标准，先进的生产技术和严谨的质量保证体系。 　　根据IEC 60384-14，电容器分为X电容及Y电容， 1. X电容是指跨于L-N之间的电容器， 2. Y电容是指跨于L-G/N-G之间的电容器。 (L=Line, N=Neutral, G=Ground) 　　X电容底下又分为X1, X2, X3，主要差别在于: 1. X1耐高压大于2.5 kV, 小于等于4 kV, 2. X2耐高压小于等于2.5 kV, 3. X3耐高压小于等于1.2 kV

　　 Y电容底下又分为Y1, Y2, Y3，Y4, 主要差别在于: 1. Y1耐高压大于8 kV, 2. Y2耐高压大于5 kV, 3. Y3耐高压 n/a 4. Y4耐高压大于2.5 kV

　　 X,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模干扰起滤波作用.安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 安规电容安全等级 应用中允许的峰值脉冲电压 过电压等级（IEC664） X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV —— 安规电容安全等级 绝缘类型 额定电压范围 Y1 双重绝缘或加强绝缘 ≥ 250V Y2 基本绝缘或附加绝缘 ≥150V ≤250V Y3 基本绝缘或附加绝缘 ≥150V ≤250V Y4 基本绝缘或附加绝缘 <150V  Y电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC性能影响的目的。GJB151规定Y电容的容量应不大于0.1uF。Y电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y电容的耐压性能对保护人身安全具有重要意义。

　　在滤波电路上有X电容，就是跨接L-N线；Y电容就是N-G线。在安规标准上有按脉冲电压分X1,X2,X3电容；按绝缘等级来分Y1,Y2,Y3来分。（这些都不是按什么材质来分的，以后多学习。）至于安规标准各个国家有一些差别，但额定电压无非就是250和400。各大厂家做的安规电容就是要满足这个安规标准的需求，一个安规电容可以满足Y电容的要求，也有可以做成满足X电容要求。所以就有的安规电容上标X1Y1,X1Y2...

　　火线与0线之间接个电容就是是X,而火线与地线之间接个电容像个Y。由于火线与0线直接电容，受电压峰值的影响，避免短路，比较注重的参数就是耐压等级，在电容值上没有定限制值。火线与地线直接电容要涉及到漏电安全的问题，因此它注重的参数就是绝缘等级，正如 james bai所说的，太大的容值电容会在电源断电后对人对器件产生影响。
